🎡 スタックチャン観覧車（手回し回転・虹色LED）
スタックチャン（実機）が乗った観覧車を来場者がクランクで回し、リムが虹色に光る卓上観覧車を3Dプリントで製作します。撮影ブース（学校ジオラマ）と並べて、「スタックチャンが現実世界で生活してる」世界観の目玉展示にします。
2026-07-15 決定: 手回し版を採用
Amazon実売調査でモーター系5点が¥7,131（閾値¥6,000超）だったため、電動をやめ手回しクランク版に決定。追加発注は3点・約¥6,200に半減し、「来場者が回す」参加型の体験になります。電動版の検討記録は比較表に残しています。
このページの目的
- 観覧車の寸法・分割プリント・組立方式を確定する（設計）
- 電装パーツ（モーター・LED・電源）のBOMとフィラメント必要量を出して発注できる状態にする
- X2D 1台・立ち会い運用で 7/23までに印刷が終わるスケジュール を確定する
🕹️ 組立シミュレーター（3Dビューア）
実際の印刷用CADと同一データを組立位置に配置したインタラクティブビューアです。**パーツごとの表示ON/OFF・透明度・分解ビュー・透視モード（内部構造）**で、どのパーツがどこに付くかを確認できます（パーツ名クリックで単独表示）。
完成予想図
AI生成の完成イメージ（2026-07-15・手回しクランク版）。実設計はゴンドラ4基・リムØ300・接地350×250（下記仕様）。雰囲気・配色（白リム＋半透明ディフューザー＋パステルゴンドラ＋グレー支柱＋クランクハンドル）の共有用。
着想元
居酒屋で実際に見かけた木製ドリンク観覧車（回転する吊りトレイにグラスを載せる什器）。M5Stackデバイスを載せると「スタックチャンが観覧車に乗っている」画になることを確認済みで、これを電動・LED付きの3Dプリント版として再構成します。

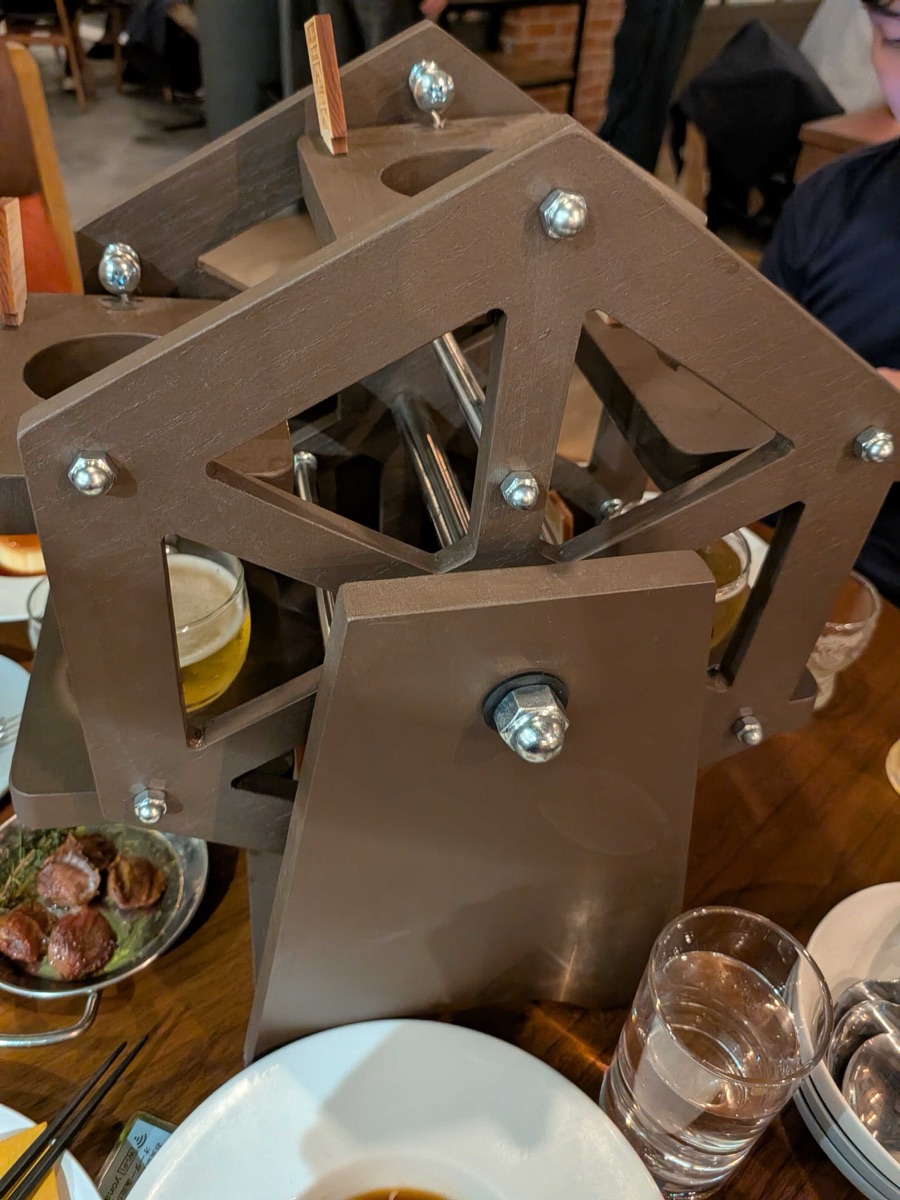

撮影: 本企画メンバー。構造面でも「多角形プレート2枚＋ボルト接合＋自由回転の吊りトレイ」という本設計と同型で、ゴンドラは深いバケットではなく吊りトレイ＋前面ガードでも成立することの実物証明になっている。
全体仕様
| 項目 | 仕様 | 備考 |
|---|---|---|
| リム直径 | Ø300mm | 卓上でテーブル中央ゾーン（W450）に収まる |
| 全高 | 約450mm | 軸高さ約280mm＋リム上端 |
| 接地サイズ | 約350×250mm | ベースプレート（2分割） |
| ゴンドラ | 4基（内寸 75×75×85mm） | スタックチャン実機（約54×54×65mm・約150g）が1体ずつ搭乗。自由回転（スイング）式 |
| 回転 | 手回しクランク（来場者が回す参加型） | ゆっくり回す運用（スタッフ誘導）。1周目安5〜10秒 |
| 駆動 | クランクハンドル直結（3Dプリント製・M3イモネジでシャフト固定） | フリクションダンパー（印刷パーツ・任意）で回しすぎ/惰性回転を抑制 |
| LED | WS2812B（アドレサブル） | リムに沿って虹色レインボーアニメーション |
| 本体重量 | 印刷部品 約1.1kg ＋ 搭乗実機 最大600g |
搭乗対象と安全設計
- ゴンドラはスタックチャン実機（M5Stack Core系）1体分。底面すべり止め＋前面ガード付きで、走行サーボが動いても落下しない深さ（85mm）を確保。
- クランク直結で動力源がなく、手を離せば止まる。フリクションダンパー（印刷パーツ）で惰性回転・急回転を抑制し、回す速さはスタッフが声かけで誘導。
- ゴンドラと支柱のクリアランスは15mm以上を確保し、体験時はスタッフが常駐。
構造・分割プリント設計
X2Dのビルドプレートに収まるよう、全パーツを最大250mm以下に分割します。接合はダブテール＋M3ネジ（Φ2.9下穴への直接セルフタップ・7/22にインサート未着対応で全穴変更済み #18）で、分解・再組立可能（搬入出は分解状態、現地組立5〜10分）。
┌─ リム（Ø300・前後2枚）… 1/4円弧×4 ×2枚 = 8ピース
│ └ スポーク一体成形。外周に半透明LEDディフューザー溝
├─ ハブ×2 … 8mmシャフトにM3イモネジ×2で固定
├─ ゴンドラ×4 … Φ6 3Dプリント軸で前後リム間に吊り下げ
├─ 支柱（A型）×2 … 上下2分割（H170×2）。上端に608ZZベアリング
├─ ベース … 2分割（175×250×2）。クランク軸受付き
└─ 駆動 … クランクハンドル → 8mmシャフト →ハブ→ リム回転| パーツ | 個数 | 1個のサイズ | 単重(g) | 印刷時間/個 | 推奨色 |
|---|---|---|---|---|---|
| リム1/4円弧（スポーク一体） | 8 | 約230×95×20 | 50 | 2.2h | アイボリーホワイト |
| LEDディフューザー（円弧カバー） | 8 | 約230×20×12 | 12 | 0.6h | PETG半透明クリア（無色・LED発色優先／7/17購入） |
| ハブ（シャフトフランジ） | 2 | Ø80×25 | 30 | 1.5h | アッシュグレー |
| ゴンドラ | 4 | 85×85×110 | 40 | 1.8h | パステル各色（ピンク/黄/青/白・手持ち。※グラディエント綿菓子の雲は売切のため変更） |
| 支柱（上下分割） | 4 | 約170×120×30 | 55 | 2.2h | アッシュグレー |
| ベースプレート | 2 | 250×175×15 | 90 | 3.0h | アッシュグレー |
| モーターマウント・小物類 | 一式 | — | 60 | 2.5h | アッシュグレー |
| 合計 | 約1,176g | 約50h |
失敗・試作マージン+25%で 実質 約1.47kg。印刷時間はPLA 0.2mm・インフィル15%の概算（スライス後に更新）。
接合方式（現地組立対応）
| 接合部 | 方式 | 現地作業 |
|---|---|---|
| リム円弧同士 | ダブテール＋M3×8（Φ2.9下穴セルフタップ。印刷済みリム1号の旧Φ4.0穴のみM4×8で代替） | 事前組立（円盤2枚は組んだまま運搬可・Ø300） |
| 前後リム間（ゴンドラ軸） | Φ6 3Dプリント軸を貫通・フランジ頭＋押込キャップで抜け止め（金属棒・カット不要） | 事前組立 |
| 支柱 上下 | 角ダボ＋M3×12 ×2本 | 現地（2分） |
| 支柱⇔ベース | 差し込み＋M3蝶ネジ | 現地（2分） |
| ベース2分割 | ダブテール＋M3蝶ネジ | 現地（1分） |
| ホイール⇔支柱 | シャフトをベアリングに通し、両側のハブ・クランクのM3イモネジで軸方向固定（Eリング不要） | 現地（2分） |
| ゴンドラ | 閉じた丸穴＋Φ6印刷軸を貫通（J溝フック廃止・確実性優先） | 事前組立（搭乗時は軸を抜いて出し入れ） |
現地組立の合計は約8分（1時間シフト交代の設営5〜10分要件内）。工具はプラスドライバー1本と蝶ネジ（手回し）のみ。
電装設計
駆動系（手回しクランク）
クランクハンドル（3Dプリント・グリップ付き） → 8mmシャフトにM3イモネジ固定 → ハブ → ホイール回転
※ フリクションダンパー（印刷パーツ・任意）をシャフトに添えて回転を減衰ベースのモーターマウント部はクランク軸受に差し替え（印刷量は同等）。電源・配線が不要になり、現地組立がさらに簡単になります。
LED系（虹色イルミネーション）
回転するリムへの給電はスリップリングを使わず、ハブ中央に小型モバイルバッテリー＋M5 Atom Liteを同乗（一緒に回転）させて解決します。配線のねじれが発生せず、手持ちのM5デバイスを活用できます。
[回転部] モバイルバッテリー(5V) → M5 AtomS3R → SK6812テープ×2（前後リム外周）
[固定部]（フォールバック/追加）USB電源 → AtomS3R → ベース・支柱のLED- レインボーアニメーションは AtomS3R の FastLED/M5Unified スケッチで実装済み（
firmware/led_rainbow/led_rainbow.ino・画面ボタンで輝度4段切替・900mA電力キャップ）。 - バッテリーはハブ中心に置くため回転トルクへの影響は最小。10000mAh級で4時間運用は余裕（LED 2m・輝度50%で約1A）。
- フォールバック: 回転部LEDが間に合わない場合は、支柱・ベースなど固定部のみのLED装飾に切り替え（バッテリー・配線不要でUSB給電）。
配線（AtomS3R Grove → SMコネクタ・2026-07-23確定）
AtomS3Rには何も加工しないのがポイント。Groveケーブル1本を切断してバラ線化し、WAGOコネクタ4個でSMコネクタ付ケーブルのメス側と橋渡しする（はんだ不要）。部品はページ末尾の「🛒 最終購入リスト」参照。
| Grove側（切断した4線） | 結線コネクタ | SMピグテール側 | 行き先 |
|---|---|---|---|
| 赤（5V） | WAGO WFR-3 | ①の赤＋②の赤 | 両テープの5V |
| 黒（GND） | WAGO WFR-3 | ①の黒＋②の黒 | 両テープのGND |
| 白（G2） | WAGO WFR-2 | ①の緑 | 前リムテープのDin |
| 黄（G1） | WAGO WFR-2 | ②の緑 | 後リムテープのDin |
7/22に光らなかった原因と対策
- DO側（終点側）に挿していた — 信号は矢印の向きにしか流れない。必ず「Din」印字＋矢印の始点側へ
- コネクタ無しの仮結線で接触不良 — WAGOはレバーを上げ→被覆を約11mm剥いた線を差し→レバーを倒す。結線後に軽く引いて抜けを確認
- ピグテールの線色が違うロットあり — 色よりSMコネクタのピン位置（テープ側の5V/Din/GND印字と対応）を最終確認
パーツリスト（BOM・2026-07-15 実売調査済み：Amazonリンク付き）
7/13のAmazon注文（工具・締結・配線材）は7/27着に遅延（7/22判明・イベント7/24に間に合わない）。締結系はCADをΦ2.9セルフタップ化してインサート不要にし（8b25bc4）、ベアリング・ネジ類は7/23に千石電商 秋葉原本店で現物調達する（下の「🛒 7/23 千石買い出しリスト」参照）。
| # | 品目 | 採用候補（実売） | 状態 | 実売(税込) | 購入リンク |
|---|---|---|---|---|---|
| 1 | JGY-370 12V 3rpm（dp/B01HGCSBDM） | ✖ 不採用（電動版用・参考） | (¥2,429) | — | |
| 2 | Broadwatch（dp/B00AJDAPM6） | ✖ 不採用（電動版用・参考） | (¥1,380) | — | |
| 3 | beyourchoi 6個（dp/B0CX55SRYM） | ✖ 不採用（電動版用・参考） | (¥749) | — | |
| 4 | LIANHATA＋Youmile | ✖ 不採用（電動版用・参考） | (¥1,574) | — | |
| 5 | ベアリング 608（内径8mm） | ミネベア 608ZZ ×3（支柱2＋予備1） | 🏪 7/23 千石3階で購入（Amazon便は7/27着遅延） | ¥663 | EEHD-4JWX |
| 6 | シャフト Φ8mm | uxcell リニアシャフト 8×250mm 2本（★4.2/50件） | 🛒 共通 | ¥1,180 | dp/B08XYM78XJ |
| 7 | Saipor 5個（dp/B07ZMYSYLH） | ✖ 不採用（電動版用・参考） | (¥999) | — | |
| 8 | LEDテープ（アドレサブル） | 秋月 SK6812 1m/60LED ×2本（WS2812B互換・両端SMコネクタ付き＝切断/はんだ不要・着脱式） | 🏪 秋月店頭で購入（7/16予定） | ¥3,880 | 秋月 112982 |
| 9 | LEDコントローラ | M5 Atom Lite | ✅ 手持ち | — | — |
| 10 | モバイルバッテリー | 小型 5V/2A（ハブ同乗用） | ✅ 手持ち | — | — |
| 11 | ネジ類 | 🏪 7/23 千石2階で購入（Amazon便は7/27着遅延） | 約¥2,500 | 下の買い出しリスト参照 | |
| 12 | ゴンドラ軸 | 🖨️ 印刷（購入不要） | — | — | |
| 13 | 配線・工具 | 3ピンコネクタ・ジャンパー・熱収縮・はんだ・ニッパー・サーボテスター | 🚚 7/27着（遅延）— 観覧車は手回し駆動のため当日必須ではない。熱収縮のみ必要なら秋月で代替 | — | — |
| 14 | クランクハンドル・軸受・ダンパー | 3Dプリント（本設計） | 🖨️ 印刷（購入不要） | — | — |
| 追加調達合計（手回し版） | 約¥6,700（Amazon ¥2,819＋秋月 ¥3,880） |
🛒 7/23 千石買い出しリスト（機構部品）
LED配線材を含む全品の確定版はページ末尾の「🛒 最終購入リスト」を参照。
7/13 Amazon注文の未着（7/27着に遅延）を受けた現物調達リスト。必須分は千石電商 秋葉原本店1軒で完結します（外神田1-8-6 丸和ビル・11:00〜19:00・03-3253-4411）。商品リンク・在庫拠点は2026-07-23の通販サイト表示（在庫拠点=秋葉原を確認済み。店頭数は非公開のため電話確認が確実）。
| 売場 | 品目 | 数量 | 用途 | 価格 | 商品リンク |
|---|---|---|---|---|---|
| 3階 メカトロ | ミネベア 608ZZ ベアリング | 3個（支柱2＋予備1） | 支柱上端の軸受（Φ22.2ポケット） | ¥663 | EEHD-4JWX |
| 2階 ネジ | 鉄ナベ小ネジ M3×8（50本入） | 1袋 | リム継手8箇所×2本＋スポーク⇔ハブ8穴×2枚＝32本＋予備。Φ2.9下穴に直接セルフタップ | ¥650 | EEHD-6MP4 |
| 2階 ネジ | 鉄ナベ小ネジ M3×12（50本入） | 1袋 | 支柱上下連結2本×2＋イモネジ穴の事前タップ立て用＋予備 | ¥650 | EEHD-6MP6 |
| 2階 ネジ | 鉄イモネジ（ホーロー）M3×8 | 10個（使用6＋予備） | ハブ×2枚の各2本＋クランク2本のシャフト固定。締結に六角レンチ1.5mmが必要 | ¥550 | EEHD-6GTT |
| 2階 ネジ | 鉄蝶ボルト M3×12 | 6個 | 支柱⇔ベース×2・ベース2分割連結（手回し・工具レス） | ¥450 | EEHD-6GGM |
| 2階 ネジ | 鉄蝶ボルト M3×8 | 4個 | 上記の長さ現物合わせ用サブ | ¥300 | EEHD-6GGK |
| 2階 ネジ | M4×8 ネジ（セムス/トラス等どれでも可） | 4本 | 印刷済みリム1号の旧Φ4.0継手穴の代替のみ（8b25bc4のコメント参照） | 〜¥200 | EEHD-6FGL |
| 工具売場 | 六角レンチ 1.5mm（手持ちなければ） | 1本 | イモネジ用。これが無いとシャフト固定不可 | 〜¥300 | 店頭選定 |
| （任意）2階 | 平ワッシャーM3 少量 | — | 蝶ボルト座面のPLA保護 | 〜¥100 | 店頭バラ |
- 合計目安: 約¥3,700（任意含む）
- 買わなくてよくなったもの:
M3ヒートインサート（Φ2.9セルフタップ化）・EW3 Eリング（ゴンドラ軸の印刷軸化＋ハブ/クランクのイモネジ軸方向固定で不要） - 任意・別店: 熱収縮チューブは並びの秋月電子（平日11:30〜18:30）。サーボテスターは駅反対側のスーパーラジコン（11:00〜21:00・03-5688-1414）だが観覧車には不要
- 調査ログ: research/akiba-backup-20260722.md
調達状況（2026-07-15 確定・履歴）
- Amazon発注（¥1,180）: 8mmシャフト2本（7/18着・ホイール主軸・L250でカット不要）のみ。
Eリング・Φ3丸棒は印刷軸化（2026-07-16）により購入不要に - 秋月店頭（7/16買い出し予定）: SK6812テープLED 1m×2本（¥3,880・販売コード112982・通販在庫410本）
- 1mずつ前後リムに1本ずつ貼るだけ（切断・はんだ不要）。両端SMコネクタで着脱式＝現地分解の設計方針と好相性
- 千石電商（徒歩圏）に寄るなら: EW3 Eリング（本店2階）・608ZZ（本店3階）が7/13注文分の遅延時保険
- シャフトは7/18着だが、軸組みは7/22の本組立のためスケジュール影響なし
実売調査での判明事項（2026-07-15）
- モーター系5点（#1〜4・7）の実売合計は¥7,131で切替閾値（¥6,000）を超過 → 手回し版に決定（2026-07-15）。#1〜4・7は発注しない。
- 実売が概算より高いのは多くがセット販売のため（PWM6個・ジャック10個・カプラ5個・シャフト2本・丸棒10本・LED5m）。余剰は予備・他プロジェクトに回せます。
- Φ8mm Dカット付きシャフトは在庫なし → 丸棒で代替し、ハブ固定はDカット依存をやめてM3イモネジ×2（手持ちインサート活用）に設計変更。
- LEDテープはIP30・2m品の完全一致がなく、ALITOVE 5m IP20（非防水・ほぼ同等）を採用。カプラはフレキ型の高トルク強度に注意（本用途は低トルクのため許容、必要ならリジッド型へ）。
- **納期は全品「明日7/16着」**を確認済み。7/17着目標より前倒しで揃います。
🏪 調達先の比較（Amazon通販 × 秋葉原店頭・2026-07-15調査）
オフィス（神田）から秋葉原の実店舗に行ける前提で、秋月電子通商・千石電商の通販サイト在庫も調査済み（調査詳細）。両店は徒歩圏内なので1回の外出で回れます。
| パーツ | 🚚 Amazon（明日7/16着） | 🏪 秋葉原店頭（当日入手） |
|---|---|---|
| ① 8mmシャフト | ✅ uxcell 2本 ¥1,180（dp/B08XYM78XJ） | ❌ 金属シャフトは秋月・千石とも取扱なし。千石にアクリル8φ×30cm ¥330（本店2階）があるが樹脂のため軸荷重・耐久は要検証 |
| ② アドレサブルLEDテープ 2m | ALITOVE WS2812B 5m ¥3,369（dp/B01N7BX973・切断/はんだ処理が必要） | ✅ 【採用】秋月 SK6812テープLED 1m/60LED ¥1,940×2本=¥3,880（112982・WS2812B互換・両端SMコネクタ付き・在庫410本）。千石はアドレサブル品の取扱なし |
| ③ Φ3mm丸棒＋Eリング | ✅ 丸棒10本 ¥1,050＋Eリング120個 ¥589（dp/B0FCZP736S / dp/B08HN2CCDZ） | 丸棒❌（金属3mmは両店なし）／ Eリングのみ✅ 千石 EW3 100個¥580（本店2階） |
| （予備）608ベアリング | 7/13注文済（7/20〜22着） | ✅ 千石 ミネベア608ZZ ¥221/個（本店3階）— 着荷遅延時のバックアップに |
確定プラン（2026-07-15）: 金属丸棒2種（①③）＋EリングはAmazonで発注（計¥2,819・シャフトのみ7/18着、他は7/16着）。LEDは秋月店頭でSK6812×2本を購入（7/16買い出し） — 1mずつ前後リムに貼るだけで切断・はんだ不要、SMコネクタで着脱式のため。千石のEリング・608ZZは7/13注文分の着荷遅延時の保険。※店頭在庫数はサイト非公開のため、来店前の電話確認が確実。
⚖️ 電動 vs 手回し（モーター価格で選択）
モーター・電源系の実売価格が想定より高い場合は、モーターをドロップして手回しクランク版に切り替えられる設計にします（ホイール・支柱・ベース・LEDは共通、モーターマウント部だけクランク軸受に差し替え）。
| 比較項目 | 🔌 電動版（本命） | 🖐️ 手回し版（コストダウン） |
|---|---|---|
| 回転 | ウォームギヤモーターで自動（1〜2rpm連続） | 印刷製クランクハンドルを来場者が回す |
| 追加発注費（実売・2026-07-15調査） | 約¥13,300 | 約¥6,200（モーター系5点 ¥7,131 をドロップ） |
| 追加発注の内訳 | モーター系5点（¥7,131）＋シャフト・LED | シャフト¥1,180＋秋月LED¥3,880 のみ（ゴンドラ軸は印刷化で¥0） |
| LED（虹色） | ハブ同乗バッテリー＋Atom Lite | 同じ構成でそのまま使用可（回転と独立） |
| 体験の質 | 常時回転で展示映え・無人でも絵になる | 来場者参加型（「回してみて」の体験化）。無人時は静止 |
| 安全 | セルフロックで電源OFF即停止 | クランク直結・低速。回しすぎ防止のフリクションダンパー（印刷パーツ）を任意追加 |
| 印刷の変更 | — | モーターマウント → クランク軸受＋ハンドル（同等の印刷量） |
決定（2026-07-15）: モーター系5点の実売合計が**¥7,131で閾値¥6,000を超過**したため、手回し版を採用。「来場者がクランクを回す」参加型体験として運用し、電源・配線レスで現地組立もさらに簡単になる。本表は検討記録として残置。
フィラメント必要量（追加分）
| 区分 | 量 |
|---|---|
| 観覧車 印刷部品合計 | 約1,176g |
| 失敗・試作マージン +25% | +294g |
| 観覧車 追加消費 | 約1.47kg |
既存計画（アクセサリー等 約1.2〜1.3kg、プリント環境）＋観覧車約1.47kg＋撮影ブース約0.7kg（撮影ブース）＝ 合計約3.4〜3.5kg。購入済みの6色×1kg＝6kg以内に収まります（追加購入不要）。
印刷スケジュール（X2D 1台・立ち会い運用・観覧車＋撮影ブース＋アクセサリー統合）
前提
無人運転は禁止（print/README）のため、1日の印刷枠を最大12h（立ち会い可能時間）として計画。総印刷時間 約50h（観覧車）＋約25h（撮影ブース）＋約20h（アクセサリー優先分）≒ 95h を 9日間・計108h枠（≦12h/日）に配分します。7/15のテスト印刷分（リム1・ゴンドラ1・床タイル1）は本番部品として使用します。
| 日付 | 印刷内容 | 目安時間 | 並行作業 |
|---|---|---|---|
| 7/15(火) | テスト印刷（リム円弧1・ゴンドラ1※手持ちパステルで公差確認・床タイル1） | 5.0h | CAD完了（PR #17マージ済） |
| 7/16(水) | 観覧車 リム円弧×4＋ハブ×2 | 11.8h | 秋葉原買い出し（秋月SK6812×2）／Amazon着荷（Eリング・丸棒） |
| 7/17(木) | 観覧車 リム円弧×3＋支柱×2 | 11.0h | フィラメント7本 発注済み（7/16・PLAウッド/PETGクリア等）の着荷待ち |
| 7/18(金) | 観覧車 支柱×2＋ベース×2 | 10.4h | シャフト着荷／プランB切替判断（CADは完了済のため原則プランA続行） |
| 7/19(土) | クランク一式＋ゴンドラ×3（手持ちパステル）＋ディフューザー×4（PETGクリア・要乾燥） → LED点灯テスト＋仮合わせ | 10.3h | フィラメント着荷確認・LEDテスト |
| 7/20(日) | ディフューザー×4＋撮影ブース 床タイル×7＋壁パネル×4 | 11.8h | ジオラマ装飾素材の画像作成・印刷／7/13注文分の着荷確認 |
| 7/21(月) | 撮影ブース 壁パネル×4＋スタンド類＋MakerWorld小物4点 | 11.9h | 100均で装飾調達／インサート圧入開始（着荷次第） |
| 7/22(火) | アクセサリー優先分（帽子・ヘッドホン・猫耳・キーホルダー） | 12.0h | 観覧車 本組立・回転/LEDテスト（ベアリング組込み） |
| 7/23(水) | 予備日（失敗リテイク・配布品追加） → 全体組立リハーサル・梱包 | 6.0h | 最終確認 |
フィラメント7本は7/16発注（グラディエント綿菓子の雲は売切→ゴンドラは手持ちパステル4色に変更）。PETGクリアは7/18〜19着見込みのためディフューザーを7/19以降に配置。PETGは印刷前に乾燥させること。
時間が足りない場合の縮退順: ① 配布用キーホルダーの個数削減 → ② 撮影ブース壁パネルを8→4枚（背面中央のみ） → ③ 観覧車ゴンドラ4→2基。観覧車本体の中止は最終手段。
現地組立手順（当日・約8分）
- ベース2分割を連結し、テーブル中央ゾーンに設置（1分）
- 支柱を上下連結し、ベースに差し込んで蝶ネジ固定（2分×2本＝並行可）
- ホイール（事前組立済みの円盤＋シャフト・ゴンドラ4基は吊り済み）を支柱のベアリングに載せる（2分）
- クランクハンドルをシャフト端にイモネジ固定 — ハブとクランクで軸方向も固定される（2分）
- ハブのバッテリーをONにしてLED点灯・手回しでの回転を確認（1分）
MakerWorld既存モデルの流用可否（2026-07-15 調査済み）
MakerWorldの既存観覧車を調査した結果（8件・詳細は Issue #12）、実機（6cm角・150g）が搭乗できる強度・サイズの既製品は無く、新規設計（本ページのプランA）を本命とします。ただし有力な既製品が2つあり、フォールバックとして活用します。
| 候補 | ライセンス | 印刷時間 | 評価 |
|---|---|---|---|
| espRyk 電動観覧車（N20モーター+USB5V） | MW標準 | 16.6h | 完成度最高・コミュニティ活発。ただし推定Ø205でゴンドラ寸法非公開 → 実機は乗れない前提。ミニスタックチャン（キーホルダー配布品）なら搭乗可の見込み |
| jj0815 シルバニアファミリー版 | MW限定 | 11.5h | シルバニア人形（高さ6〜7cm）向け＝スケール適合は最良。ただし手動回転・軽量人形前提で150gの実機はヒンジ強度が不足の見込み |
| GUYI DESIGN 電動発光観覧車 | MW標準 | 52h | 電動+LEDで理想像に近いが、印刷52h・半田付け必須・モーター情報不足 → 期間内製作は不可 |
プランB（フォールバック）: 新規設計のCAD/印刷が7/19の仮組立に間に合わない場合、espRyk電動版（16.6h・Print Profile付きでそのまま印刷可）にミニスタックチャン（配布用キーホルダー）を搭乗させる構成へ切替。虹色LEDは固定部（支柱・ベース）装飾として本設計の電装をそのまま使う。切替判断は7/18時点のCAD進捗で行う。
経費は 経費まとめ に反映済み。印刷ジョブは
print/print-list.yamlのferris-*を参照（STL確定後に有効化）。
🛒 最終購入リスト（2026-07-23 最小構成に確定）
7/23 昼の強度見直しで最小構成に絞り込み: フィットテストで嵌合がきつめ＝摩擦固定が効くこと、手回し低速で軸受精度が不要なことから、締結は「リムを繋ぐM3ネジ」だけに削減。買い出しは千石電商 秋葉原本店1軒（外神田1-8-6・11:00〜19:00・03-3253-4411）。
買うもの（最小構成・約¥2,200）
| ✔ | 売場 | 品目 | 数量 | 価格 | 商品リンク | 用途 |
|---|---|---|---|---|---|---|
| ☐ | 2階 ネジ | 鉄ナベ小ネジ M3×8（50本入） | 1袋 | ¥650 | EEHD-6MP4 | 唯一の必須締結。リム継手16本＋スポーク⇔ハブ16本＋予備（Φ2.9下穴セルフタップ） |
| ☐ | 2階 ネジ | M4×8 ネジ（セムス/トラス等可） | 4本 | 〜¥200 | EEHD-6FGL | 印刷済みリム1号の旧Φ4.0穴のみ（リム1号を使わないなら不要） |
| ☐ | 1階 14番07列 | JST SM状コネクタ付ケーブル 3P オスメスセット（CAB-14575） | 2セット | ¥700 | EEHD-57YB | LED用。メス側をテープDin端（オス）に挿す×2（余裕あれば予備+1） |
| ☐ | 地下1階 | WAGO WFR-3 ワンタッチコネクター 3P | 2個 | ¥378 | EEHD-4YR3 | LED用。5V分岐・GND分岐（¥189/個） |
| ☐ | 地下1階 | WAGO WFR-2 ワンタッチコネクター 2P | 2個 | ¥274 | EEHD-4YMP | LED用。信号線 白G2↔①Din・黄G1↔②Din（¥137/個） |
買わない（省略の根拠・2026-07-23 強度見直し）
| 品目 | 店頭で買うなら | 省略できる理由 | 滑った/緩んだ時のリカバリ |
|---|---|---|---|
| EEHD-4JWX（3階・¥221/個） | 支柱のシャフト貫通穴はΦ9.0（CAD実測）— Φ8シャフトが直接乗る。ガタ約0.5mm・手回し低速では体感差なし | 現物合わせで気になればポケットに608を後日装着（7/27 Amazon便に同梱） | |
| EEHD-6GTT（2階・¥55/個） | クランク・ハブとも圧入がきつく摩擦固定で足りる（フィットテスト実測） | ハブ/クランクのΦ2.9横穴にM3ネジを直接ねじ込む（同じ50本袋で対応・頭は出るが機能する） | |
| M3×12: EEHD-6GGM／M3×8: EEHD-6GGK（2階・¥75/個） | 支柱・ベースは差し込みだけで自立安定 | 運搬時にガタつくならテープ養生で十分 | |
| EEHD-6MP6（2階・50本¥650） | 支柱上下は角ダボ＋自重（圧縮方向）で保持 | 抜け方向が心配ならM3×8を短掛け | |
| 工具売場・2階バラ | イモネジ・蝶ボルト省略に伴い不要 | — |
任意・別店
| 品目 | 店 | 備考 |
|---|---|---|
| 熱収縮チューブ | 秋月電子（千石の並び・平日11:30〜18:30） | LED配線の被覆保護。WAGO結線なら無くても可 |
| ビニールテープ | 100均/コンビニ | 絶縁・結線補強 |
LED結線メモ（購入後の作業）
- Grove側は手持ちのGrove一体型ケーブル1本を切断して片側バラ線化（購入不要）。接続図は
firmware/led_rainbow/led_rainbow.ino冒頭コメント参照 - 結線: 赤↔赤（5V）／黒↔黒（GND）／白G2↔テープ①緑Din／黄G1↔テープ②緑Din。テープは
Din印字＋矢印始点側に接続（DO側は光らない — 7/22の不点灯原因） - ファーム書込み済み（AtomS3R・画面ボタンで輝度4段切替・900mA上限）。バッテリーはATOMICバッテリーベース×3を差し替え運用
調達の経緯・帰宅後の組立順は research/akiba-backup-20260722.md を参照。
